Упорные шариковые подшипники

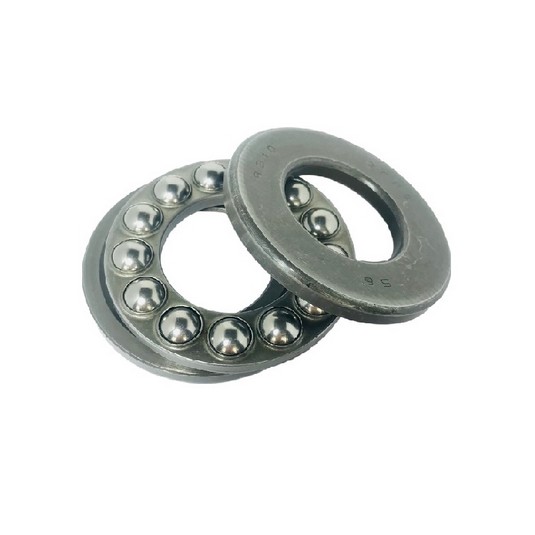

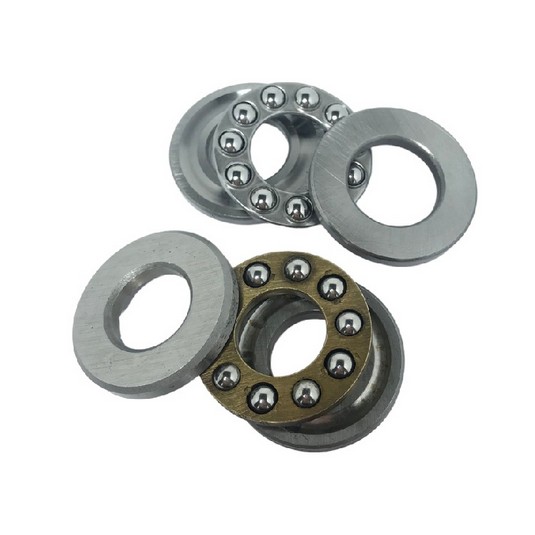

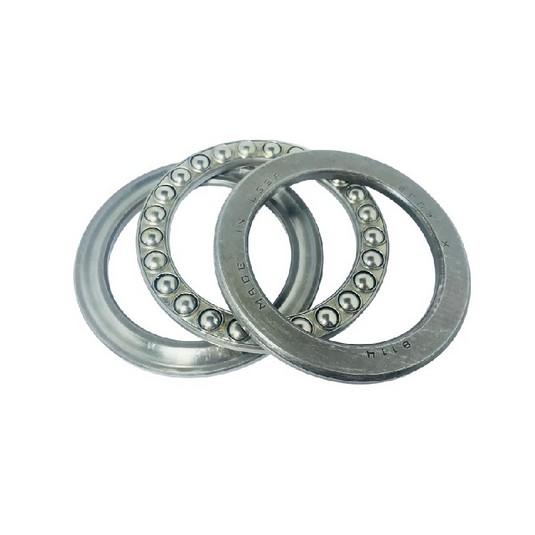

Одинарные упорные шарикоподшипники
Упорные шарикоподшипники этого типа пригодны для того, чтобы воспринимать односторонние осевые нагрузки, и, соответственно, могут односторонне фиксировать положение вала: радиальную нагрузку они не воспринимают.
Односторонние упорные шарикоподшипники содержат тугое кольцо с дорожкой качения, устанавливаемое на вал, комплект шариков с сепаратором, а также свободное кольцо с дорожкой качения, устанавливаемое в корпус. Свободное кольцо может иметь плокую или сферическую опорную поверхность. Подшипники со сферическим свободным кольцом могут компенсировать начальный перекос, если их использовать совместно с подкладным кольцом, имеющим соответствующую сферическую поверхность. Сферическое подкладное кольцо необходимо заказывать отдельно.
Подшипники этого типа являются разъёмными, их монтаж прост, так как элементы можномонтировать индивидуально.
Двойные упорные шарикоподшипники
Упорные шарикоподшипники этого типа могут воспринимать двусторонние осевые нагрузки и соответственно использоваться для двусторонней фиксации положения вала. Они не должны подвергаться радиальной нагрузке.
Двусторонние упорные шарикоподшипники содержат одно тугое кольцо с дорожкой качения на каждой поверхности кольца, два комплекта шариков с сепараторами, а также два свободных кольца с дорожкой качения. Свободные кольца могут иметь плоскую или сферическую опорную поверхность. Подшипники со сферическими свободными кольцами корпуса могут компенсировать начальные перекосы, если они применяются совместно с подкладнымикольцами, имеющими соответствующую сферическую поверхность. Сферические подкладные кольца необходимо заказывать отдельно.
Подшипники этого типа являются разъёмными. Свободные кольца и комплекты шариков и сепаратора - такие же, как у соответствующих одинарных подшипников.
